Согласно п. 1.2.18 7-го издания ПУЭ выделяется три категории по надежности обеспечения электроэнергией потребителей.
Первая категория – это потребители (электроприемники), перерыв электроснабжения которых может повлечь за собой опасность для жизни людей, угрозу для безопасности государства, значительный материальный ущерб, расстройство сложного технологического процесса, нарушение функционирования особо важных элементов коммунального хозяйства, объектов связи и телевидения.
Вторая категория – потребители (электроприемники), перерыв электроснабжения которых приводит к массовому недоотпуску продукции, массовым простоям рабочих, механизмов и промышленного транспорта, нарушению нормальной деятельности значительного количества городских и сельских жителей.
Третья категория - все остальные потребители (электроприемники), не подпадающие под определения первой и второй категорий.
Системы охранной и противопожарной сигнализации, системы пожаротушения, оповещения, связи и т.п. относятся к первой категории электроснабжения.
Согласно п. 1.2.19 7-го издания ПУЭ потребители (электроприемники) первой категории должны обеспечиваться электроэнергией от двух независимых взаимно резервирующих источников питания. В качестве второго независимого источника питания для электроприемников первой категории, а также для особой группы электроприемников первой категории в качестве третьего независимого взаимно резервирующего источника питания могут быть использованы предназначенные для этих целей источники (агрегаты) бесперебойного питания.
Пример заявки:
Аварийный источник электроснабжения для потребителей первой категории надежности магазина смешанных товаров.
Трёхфазный, 220/380 В,
Мощность питаемой нагрузки – 2,42 кВт (насосная станция пожаротушения, привод задвижки – 1,15 кВт, аварийное освещение – 1,05 кВт, приводы фрамуг дымоудаления – 0,22 кВт).
Требуемое время автономной работы – 3 часа.
Итоги расчета
МАП HYBRID 48‐3 х 3 фазы (9 кВт) (номинальная мощность 6 кВт) - 1 шт
АКБ 12В 150 Ач (AGM) - 8 шт
Стеллаж для АКБ и инвертора - 1шт
Перемычки 8 шт
Ориентировочно 342 700,00 руб.(зависит от курса доллара и типа применяемых АКБ).
Время автономной работы данной системы при постоянной нагрузке 2,5 кВт и разряде АКБ на 70% - 4 часа.
Потребители (электроприемники) второй категории в нормальных режимах должны обеспечиваться электроэнергией от двух независимых взаимно резервирующих источников питания. Допустимые перерывы электроснабжения - это время, необходимое для включения резервного питания действиями дежурного персонала или выездной оперативной бригады. Т.е. время переключения на резервный источник электропитания не регламентируется. Источники (агрегаты) бесперебойного питания сокращают время переключения до 2-4 мс, вы даже не успеете заметить, что электроснабжение пропадало.
Частные дома, магазины, небольшие производственные предприятия, офисные здания относятся к третьей категории по надежности электроснабжения. Для данной категории надежности установлено время восстановления электроснабжения не более 24 часов подряд и не более 72 часов в год.

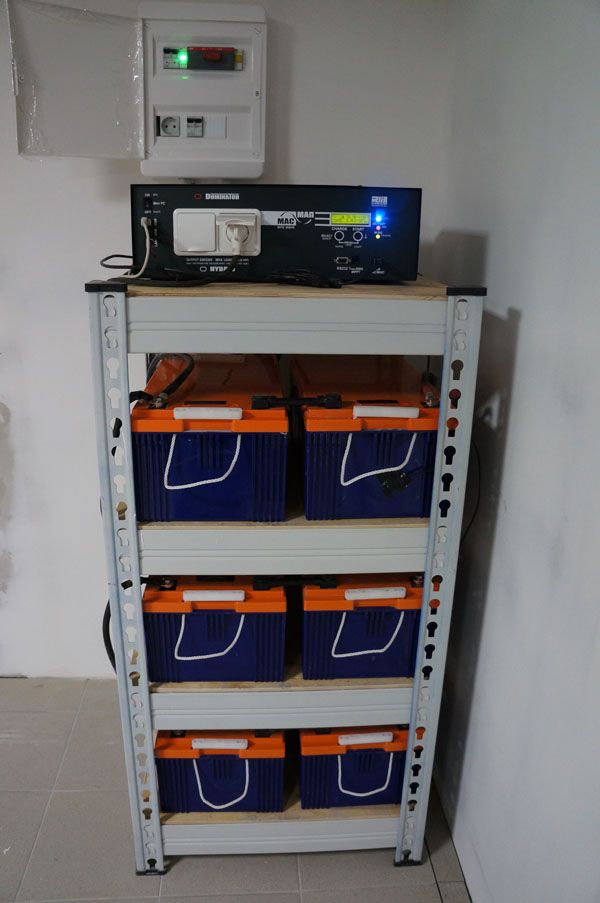

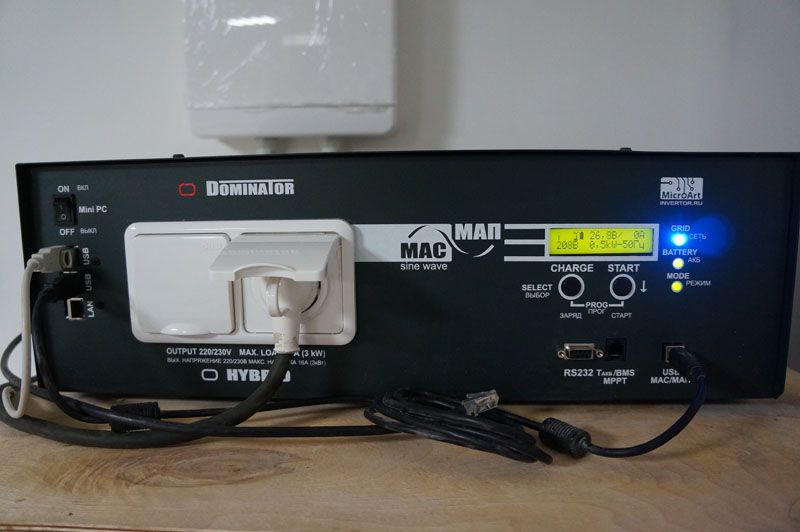

Источник бесперебойного питания на базе инвертора МАП DOMINATOR 6,0 кВт 24 В.
В качестве накопителей используются аккумуляторы DELTA GX 12-230 (технология GEL). Запас энергии с учетом разряда АКБ 70% - 11,592 кВт*ч.
ИБП обеспечивает бесперебойную работу в течении 20 часов освещения на 1-м этаже загородного дома, работу газового котла с насосами, нечастого включения мощного электрооборудования (чайник, электроплита и тп.).
Срок службы оборудования в режиме редкого отключения электронабжения загородного дома - 10 лет.
МАП DOMINATOR имеет возможность подключения внешнего электрического генератора и управления им (пуск/останов по заряду АКБ).
Бесперебойник по сети Ethernet доступен для просмотра состояния АКБ и др. При наличии выхода в Internet возможно просматривать состояние с любой точки в мире, где есть доступ к Internet.
Ориентировочная стоимость установленного нового оборудования 290 000,00 руб. (в зависимости от курса доллара и типа применяемых АКБ) без стоимости монтажных работ.
